磁鐵的壽命在會(huì )受應用環(huán)境所影響，在惡劣的工作環(huán)境之下它的壽命會(huì )大幅度縮減。例如：高溫的環(huán)境，N35性能的耐溫性在≤80%，在超出這個(gè)可耐溫就會(huì )出現退磁的情況。所以磁鐵的壽命不是無(wú)限的，合理的保管和應用保證使用的相對更久。

磁鐵在日常過(guò)程中磁力衰退了怎么辦?

磁體長(cháng)時(shí)間工作或長(cháng)時(shí)間放置，周邊環(huán)境(如溫度、濕度、腐蝕性液體等)可能導致磁體物理及化學(xué)性質(zhì)改變。有科學(xué)實(shí)驗室做了有趣長(cháng)時(shí)間的實(shí)驗驗證永磁體的衰退記錄。

芬蘭學(xué)者在2013年發(fā)布的一項研究結果顯示，在室溫環(huán)境下放置1年(10000h)的燒結釹鐵硼磁體(HcJ=15.6kOe),不同Pc值的樣品(Pc=-0.33.-1.1.-3.3)均沒(méi)有任何可察覺(jué)的磁化損失。

而三環(huán)研究院也進(jìn)行了類(lèi)似的測量研究，歷時(shí)長(cháng)達12年多(4441天)，實(shí)驗用的燒結釹鐵硼磁體內稟矯頑力HcJ=18kOe，樣品為邊長(cháng)10.2mm的無(wú)鍍層立方體，磁導系數Pc=-2(點(diǎn)擊磁矩、磁通與剩磁了解什么是Pc值)，樣品數量為8件，直接暴露在實(shí)驗室所處的大氣環(huán)境中，溫度在22℃~28℃之間，12年內每年進(jìn)行一次觀(guān)察和測量。

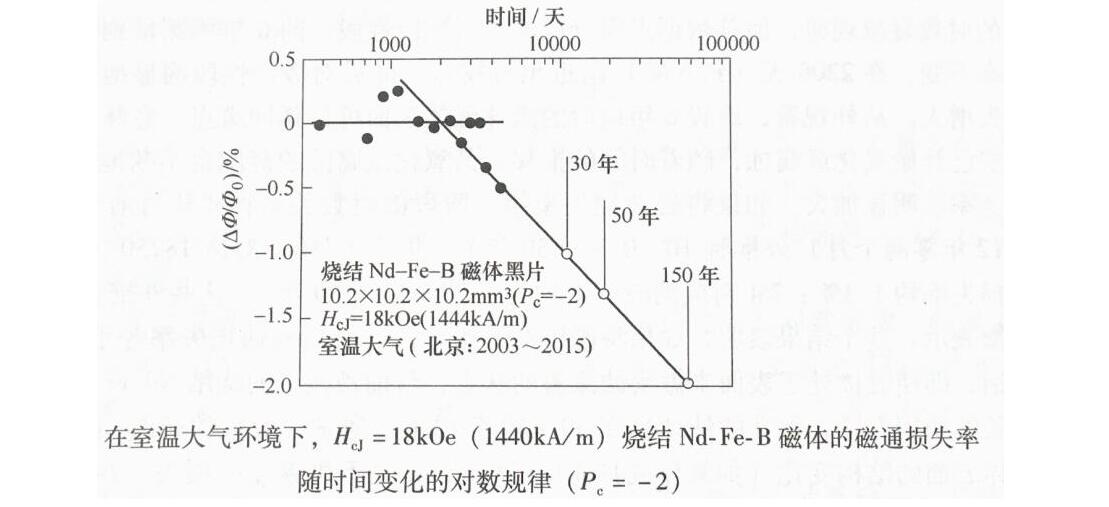

從以上數據中可以發(fā)現，前6年所測量到的相對磁通損失基本不大，在2208天(約6年)附近出現拐點(diǎn)。從外觀(guān)看，放置6年后的黑片磁體表面可見(jiàn)銹斑，這意味著(zhù)磁體表面及內部已經(jīng)開(kāi)始氧化腐蝕，隨著(zhù)時(shí)間的推移，其氧化或腐蝕范圍會(huì )不斷地擴大，性能衰減的速率也明顯加快。

此外，該實(shí)驗還將磁通損失從目前已測量的4441天(12年零2個(gè)月)外推到30-50年，30年預計磁通損失不足1%，50年的磁通損失約1.3%，2%對應的時(shí)間大約為150年。

這個(gè)結果表明，如果將磁體的使用壽命定義為磁通損失率等于5%所對應的時(shí)間的話(huà)，即使磁體處于表面未做耐腐蝕涂覆，目前被測量的燒結釹鐵硼磁體仍有非常長(cháng)的壽命，保守估計也在30-50年。
